口腔CBCT3D模體YY/T 0795—2022

實體廠家，非標訂制，一件起訂，134-7367-2973 微信同號

以下參數，僅供參考?。?！更多詳情，請咨詢：134-7367-2973 微信同號

參考標準：YY/T0795-2022

1.產品介紹與結構A. 1. 口腔CBCT 3D模體 A. 1. 1 模體結構 模體軸向和矢狀截面的結構如圖 A. 1所示。 單位為毫米

圖A. 1 體模軸向和矢狀截面的結構示意圖

標引序號說明： ①測試模塊； ②PMMA 主體； ③長度和角度測量單元。

A. 1.2. 測試模塊測試模塊包括：空模塊、空間分辨率模塊(XY) 、空間分辨率模塊(Z) 、低對比度模塊 (鋁)(XY) 、低對比度模塊(PTFE)(XY) 、低對比度模塊(DELRIN)(XY) 、低對比度模塊( LDPE)(XY) 、低對比度模塊(空氣)(XY)。 a) 空模塊： PMMA 材質。 b) 空間分辨率模塊(XY) ：XY 方向測試模塊 ，空間分辨率為： 1.0 LP/ mm 、 1.3 LP/ mm 、 1. 55 LP/ mm 、 1.7 LP/ mm 、 2.0 LP/ mm 、 2. 5 LP/ mm 、 2.8 LP/ mm 、 3. 5 LP/ mm 、4.0 LP/ mm。 c) 空間分辨率模塊(Z) ：Z 方向測試模塊，空間分辨率為： 1.0 LP/ mm、 1.3 LP/ mm、 1. 55 LP/ mm 、 1.7 LP/ mm 、 2.0 LP/ mm 、 2. 5 LP/ mm 、 2.8 LP/ mm, 3. 5 LP/ mm、 4.0 LP/ mm。 d) 低對比度模塊(鋁)(XY) ：XY 方向測試模塊，直徑為： 1.0 mm、 2.0 mm、 3.0 mm、 4.0 mm 、 5.0 mm。 e) 低對比度模塊(PTFE)(XY) ：XY 方向測試模塊 ，直徑為： 1.0 mm、 2.0 mm、 3.0 mm 、4.0 mm 、 5.0 mm。 f) 低對比度模塊(DELRIN)(XY)： XY 方向測試模塊 ，直徑為： 1.0 mm 、 2.0 mm、 3.0 mm 、4.0 mm 、 5.0 mm。 g) 低對比度模塊(LDPE)(XY) ：XY 方向測試模塊 ，直徑為： 1.0 mm、 2.0 mm、 3.0 mm 、4.0 mm 、 5.0 mm。 h) 低對比度模塊(空氣)(XY)： XY方向測試模塊 ，直徑為： 1.0 mm 、 2.0 mm 、 3.0 mm 、4.0 mm 、 5.0 mm。 注：本文件中 ，聚四氣乙烯簡稱 PTFE ，聚甲醛樹脂簡稱 DELRIN ，低密度聚乙烯簡 稱 LDPE ，聚甲基丙烯酸甲酯簡稱 PMMA。

圖A.2 測試模塊示意圖

A. 1. 3. 使用方法 根據所測試的項目 ，分別放置相應的測試模塊到口腔 CBCT 3D模體(見圖 A. 1)中 PMMA 主體的模塊孔中。 測試模塊可根據實際需求調整位置 ，其他未用的區域需用空模塊填滿。 A. 1.4. 長度和角度測量單元 長度和角度測量單元如圖 A.3 所示。

圖A.3. 長度和角度測量單元

表 A. 1 模體參數

A.2. 模擬兒童模體 A.2. 1 模體結構 模擬兒童模體分為內套和主體兩部分，如圖 A.4 和圖 A.5所示，模體材料采用 PMMA。 單位為毫米

圖A.4 模擬兒童模體內套

圖A. 5 模擬兒童模體主體

A.2.2 使用方法 根據所測試的項目 ，放置相應的測試模塊到模擬兒童模體內套中 ，再一并置人模擬 兒童模體主體的中心孔中進行測試。 表 A. 2 模體參數

A. 3. 圖像質量量化評估模體 A. 3. 1 模體結構 模體由 PMMA 、定位輔助裝置、銑槽和附加結構組成。模體采用圓柱形零件 ，它們 層層復合后放人輻射光束路徑中使相關結構成像(參見圖A.6)。

圖A.6 輻射束路徑中的體模構成與順序

標引序號說明： 1—— X射線源； 2a-2d—— 模體區域； 3—— 圖像接收器/探測器。 A. 3.2 均勻性測試結構 圖A.6所示三個模體區域為圓柱形零件 ，厚度分別是60mm(2a區)、20mm(2c區)和50 mm(2d區)，其全部采用 PMMA 材質 ，可選配用于定位的銑槽(參見圖 A.7)。 單位為毫米

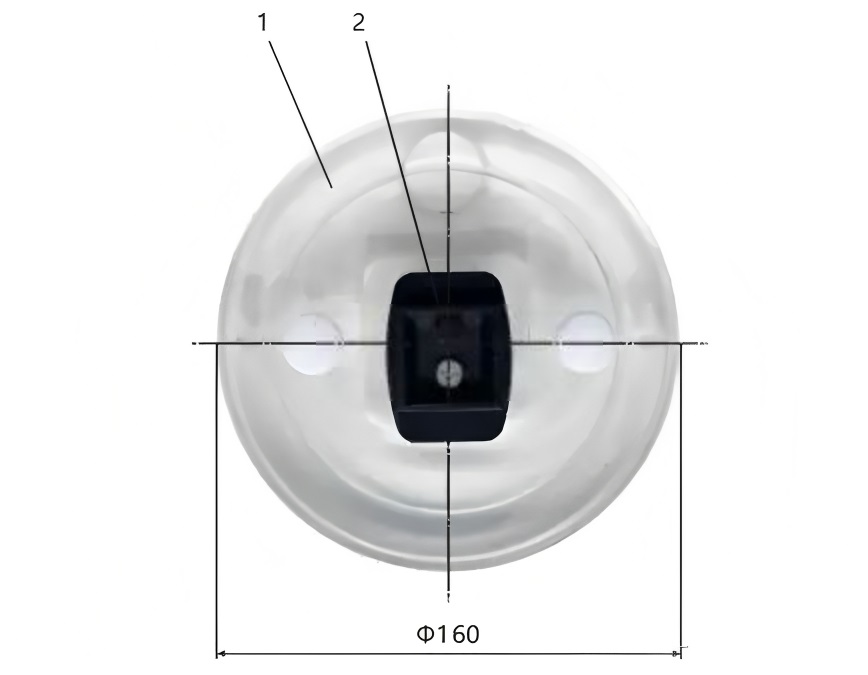

圖A.7 模體均勻部分

標引序號說明： 1——PMMA主體； 2——用于定位的銑槽。 A. 3. 3 MTF測試結構 模體其中一個圓柱形零件(圖 A.6 中的 2 b區)配備附加結構 ，即一個低塑性聚氯乙烯 ( PVC)(1.4 g/cm°)環帶和一個充滿空氣的銑槽 。模體結構元件如圖 A.8所示。 單位為毫米

圖 A.8 模體結構元件 、軸向和矢狀截面

標引序號說明： 1—— 定位輔助(選配)； 2—— 定位輔助(選配)； 3—— PMMA 主體； 4—— PVC 環帶； 5—— 空氣。
