工業用X射線CT裝置校準模體

實體廠家，非標訂制，一件起訂，134-7367-2973 微信同號

以下圖片和參數，僅供參考！??！更多詳情，請咨詢：134-7367-2973 微信同號

產品參考規范：JJF2043-2023工業用X射線CT裝置校準規范

1. 空間分辨力模體

說明：

h—間隙高度,5μm~80 μm；

t—切片厚度，0.5 μm~5 mm；

d—間隙直徑,5 μm~20 mm；

D—基體直徑，35μm~70 mm。

空間分辨力模體其有效線對至少對應滿足(1.6，1.8，2.0，2.2，2.6，3.0，3.4，3.8)Lp/mm (含三種材料) 。 空間分辨力采用圓孔測試卡法或調制

解調函數方法 。 采用圓孔測試卡法測試時 , 應使圓孔型測試卡對射線的衰減條件與實際檢測試件接近 , 必要時要采用射線衰減補償 。

2. 密度分辨力模體

密度分辨力體模高度在 15 mm 以上，凹槽直徑不小于 20 mm。 使空氣間隙試塊對射線的衰減條件與實際檢測試件接近，必要時要采用射線衰減補償。選擇常規的掃描條件。掃描時，應使凹槽包含在切片厚度范圍之內 , 且處于切片厚度的中心 。

3. 定位光標誤差模體

圓柱形(材質 PMMA)，高度在 15 mm 以上，插件位置誤 差不大于 0.5 mm。 采用均質材料制成圓柱形定位光標誤差模體(材質 PMMA)，表面應有清晰易見的定位標記 , 內部嵌有與均質環境成高對比的特定形狀的物體 , 此物體形狀和位置與定位光標誤差體模的定位標記具有嚴格空間幾何關系 。

4. 圓孔型測試卡

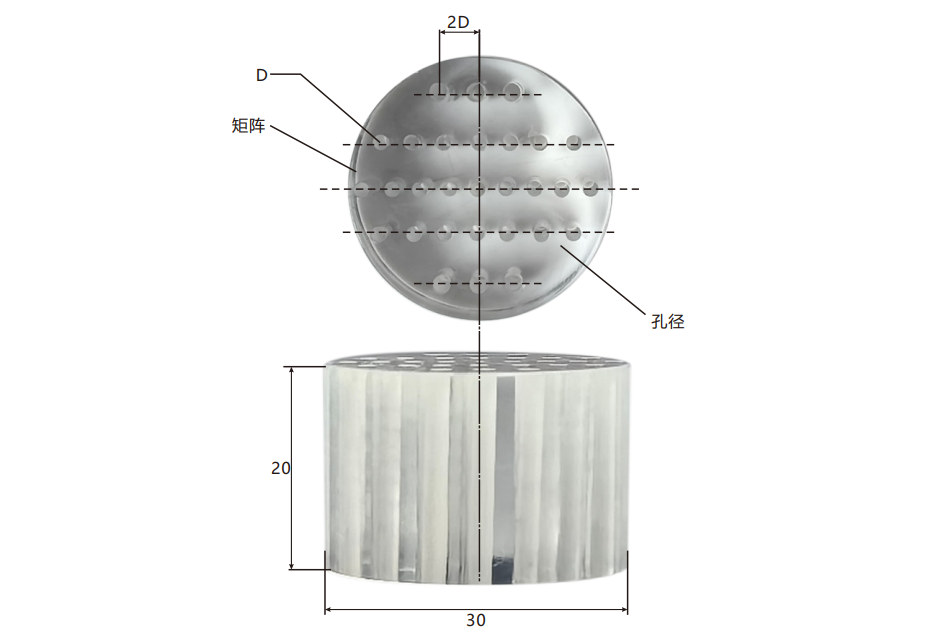

用圓孔型測試卡測試空間分辨力 。 圓孔型測試卡的制作也可以根據供需雙方協商決定 。 圓孔型測試卡是在高密度的圓柱形基體[鋼(例如 Q235)、鋁(如 3003)，塑料(如PMMA)等]上 , 加工一系列直徑不同的圓形孔 , 其加工誤差應小于 1%，孔成行狀排列 。其基本結構如圖 A.4所示 。 圓孔型測試卡的直徑可以根據具體情況設計 。厚度 H 一般為 20 mm 左右 。

5. 空氣間隙模體

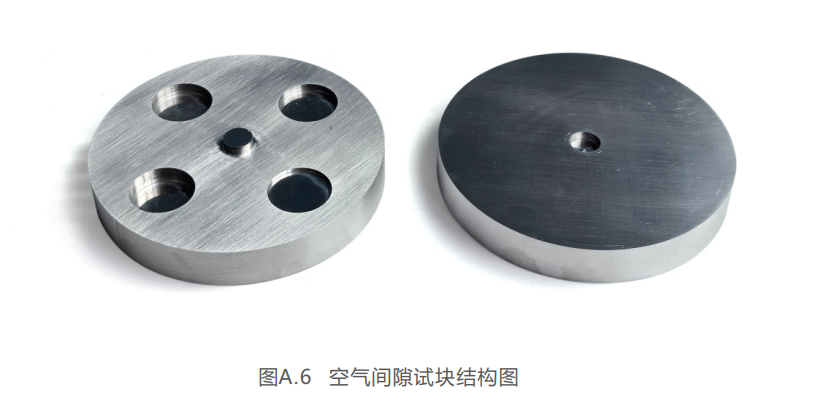

基本結構 空氣間隙試塊是在均質剛性基體材料 [一般為鋼 (例如 Q235) 、鋁 (如 3003) 、聚丙烯] 中人工制造一定直徑和高度的空氣間隙 , 使得切片厚度內的局部平均密度發生變化 , 從而測試密度分辨力 。其基本結構如圖 A.5所示 。 基體是由兩個高密度圓柱體組成，高度在15 mm 以上。 凹槽直徑 φ不小于20mm ,圓柱體直徑可根據實際情況規定 , 一般不小于 3φ。 凹槽深度 h 根據切片厚度 t和實際情況確定 。
