JJF1596-2016X射線工業實時成像系統校準模體
JJF1596-2016X射線工業實時成像系統校準模體
實體廠家，非標訂制，一件起訂，134-7367-2973 微信同號
以下參數，僅供參考?。?！更多詳情，請咨詢：134-7367-2973 微信同號
參考標準：JJF 1596-2016 X射線工業實時成像系統校準規范
1.產品介紹與結構
X射線工業實時成像模體由動態范圍階梯模塊和圖像失真性模塊組成。
A. 1. 動態范圍階梯模塊 動態范圍階梯模塊材料為純鋁 ，高 50 mm ，底邊長 150 mm ，斜邊與底邊∠20 ° , 厚度誤差不超過 ±0.02 mm ，
階層數應不低于 50 級。

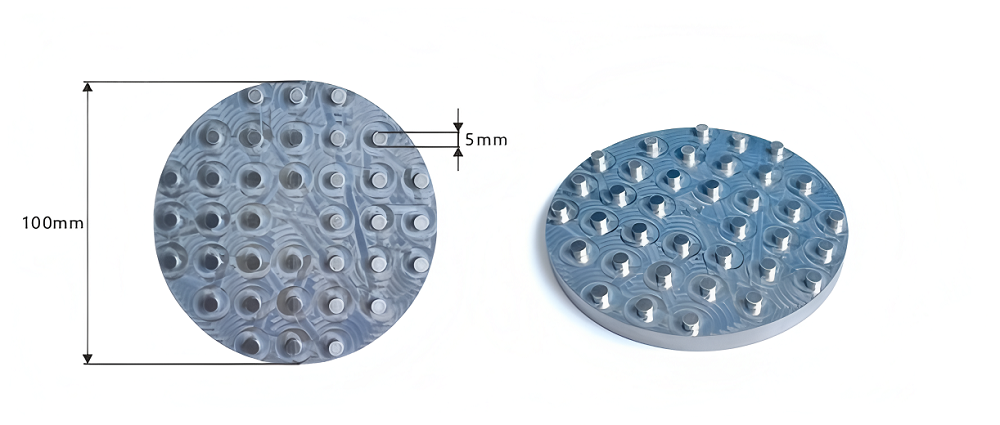

A.2. 圖像失真性模塊
圖像失真性模塊在直徑 100 mm 的純鋁圓盤上，均勻分布(φ5 mm、高度為3 mm)的36 個圓柱組成 。
將圖像失真度模塊進行成像,應能均勻、清晰顯示由純鋁組成的?5mm 的36個方柱，并不能產生畸變。
