DSA檢測多功能模體

實體廠家，非標訂制，一件起訂，134-7367-2973 微信同號

以下參數，僅供參考?。。「嘣斍?，請咨詢：134-7367-2973 微信同號

DSA檢測模體用于評估 DSA 系統的數字功能；模體采用新型設計 ，大大提高了減影造影的質量。 可以檢查對比度范圍 、分辨率 、線性度 、一致性 、放大器動態范圍 、 匹配準確度和減影 有效性， 并且可以定量測量 ，測量高和低對比度空間分辨率 。 提供了易于理解的結果。

產品結構 1. 模擬動脈血管最小分辨尺寸及運動偽影檢測模塊 造影劑濃度 ：150mg/mL、300mg/mL各一塊 ，三個模擬血管 ，寬度和厚度分別為 1.0、2.0和4.0mm， 每個管上都有模擬動脈狹窄和動脈瘤 ，寬度分別為單個動脈寬度的 1/4、1/2 和 3/4， 模塊尺寸為300x150x25mm， 如圖所示。 單位： mm

.2. 低對比度碘線對試驗插件 模塊中有3組填充碘造影劑測試線條組 ，每組線條由 4條直徑不同線條組成 ，直徑分 別為0. 5、1.0、2.0和4.0mm。3組線條組碘造影劑濃度分別別為2. 5、5.0和10.0mg/cc。 模塊尺寸為300x150x25mm， 如圖所示。 單位： mm

3. 高對比度分辨試驗插件 配合線對卡使用 ，在測試板上開有線對卡放置的凹槽 ，可支持線對卡水平 、垂直及 45度旋轉擺位 ，線對卡尺寸：50x50mm。 模塊尺寸為200x150x25mm。 單位： mm

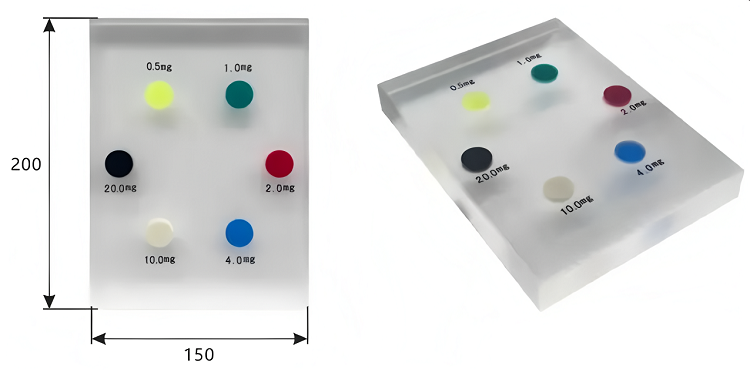

4. 圖像線性測試插件 測試板上環形分布有六個19mm的測試區 ，有不同的碘厚度和三碘濃度 ，分別為20.0、 10.0、4.0、2.0、1.0、0. 5mg/cm3 , 尺寸為200x150x25mm， 如圖所示。 單位： mm

5. 骨骼模擬試驗塊 含有三種模擬骨骼的PTFE條 ，寬度為 ：25mm ，厚度分別為5、10、15mm厚。尺寸 為200x200x25mm， 如圖所示。 單位： mm

6. 空白插入件 均勻材質的有機玻璃模塊 ，尺寸為200x150x25mm， 如圖所示。 單位： mm

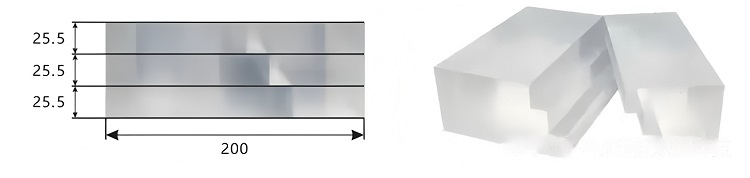

7. 階梯楔形試驗塊 6個階梯塊（個個25. 5mm高） 形成一個模塊 。 上面3個和下3個“折疊”時 ，可以變成 一個200x200x76. 5mm大小的模塊 。如圖所示。 單位： mm

8. 匹配板 鋁制成 ，布滿3.2mm大小的孔洞 ，尺寸：200x200x2mm。 單位： mm

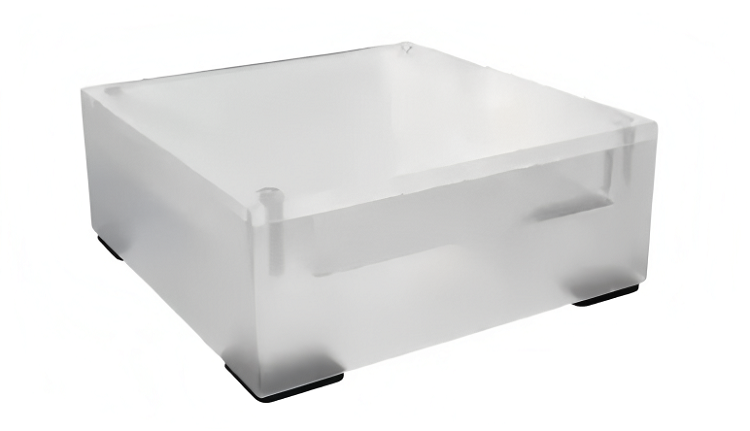

A.9. 槽塊（模體基座） 模體具有一個開口 ，可用于固定和定位其它模塊 ，用來放置不同的模塊以實現不同 參數測量 。模塊外尺寸：200x200x77mm， 槽尺寸：200x150x25mm。
